Экструдер для производства блистерных листов ПВХ включает в себя экструдер, форму, календарь, трактор, резак, конвейерную платформу.

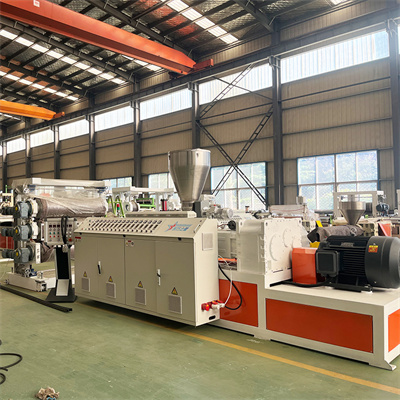

Экструдер:Обычно используется конический двухшнековый экструдер, который подходит для переработки ПВХ-материалов.
Форма:Обычно головка подвесного типа.
Календарь:Его функция заключается в каландировании экструдированного листа для улучшения качества поверхности и плоскостности листа, а также в дальнейшем контроле толщины листа.
Трактор:Обычно состоящий из двух или более валков, он используется для перемещения каландрированного листа вперед со стабильной скоростью, чтобы обеспечить непрерывность производства листов, и взаимодействует с экструдером и каландром для контроля толщины и точности размеров листа.
Резак:По желанию лист можно разрезать на пластины разной длины.
Экструдер для листов ПВХ. Список оборудования и расценки
| номер заказа | имя | количество | замечания |
| 1 | Шнековый питатель из нержавеющей стали | 1 комплект | Основные комплектующие всей линейки изготовлены известными отечественными и зарубежными брендами: 1. В электрической системе используется контактор Siemens, интеллектуальный регулятор температуры Omron и преобразователь частоты Invtensor. 2. Редуктор с жесткими зубьями оснащен зубчатым редуктором с высоким крутящим моментом для пластиковых машин. 3. Цилиндр шнека изготовлен из шнека из Чжоушань, провинция Чжэцзян. 4. Зеркальный ролик производится в Циндао или Сюйчжоу. 5. Форма изготовлена из Huangyan. |
| 2 | SZ80-двухшнековый | 1 единица | |
| 3 | Форма оптической панели MJ-1700 | 1 комплект | |
| 4 | Трехвалковый каландр BF-1800X∗ 400 | 1 единица | |
| 5 | Кронштейн охлаждения BF-1800-6000 | 1 комплект | |
| 6 | BF-1800X ∿ 220 тяговая машина с резиновыми роликами | 1 единица | |
| 7 | Автомат для резки BF-1800 | 1 единица | |
| 8 | Машина постоянной температуры с масляными валками «три в одном» | 1 комплект | |
| 9 | Шкаф электрического управления экструзионной производственной линии ДК-18 | 1 комплект | |
| 10 | Устройство двустороннего покрытия пленкой | 1 комплект | |
| 11 | манипулятор | 1 комплект | |
| 11 | Технические данные случайного устройства | 1 копия |
1. Шнековый питатель из нержавеющей стали:один
Метод загрузки:Спиральная подача
Материал трубы и коробки:нержавеющая сталь
мощность двигателя:2,2 кВт
автоматы:Измеритель уровня демпфирования

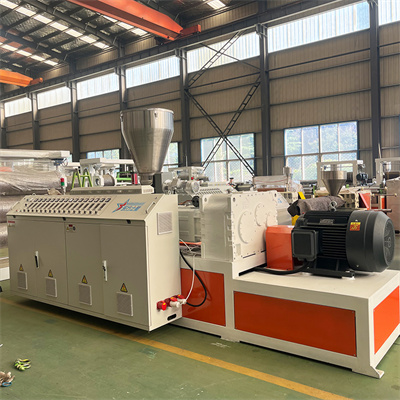

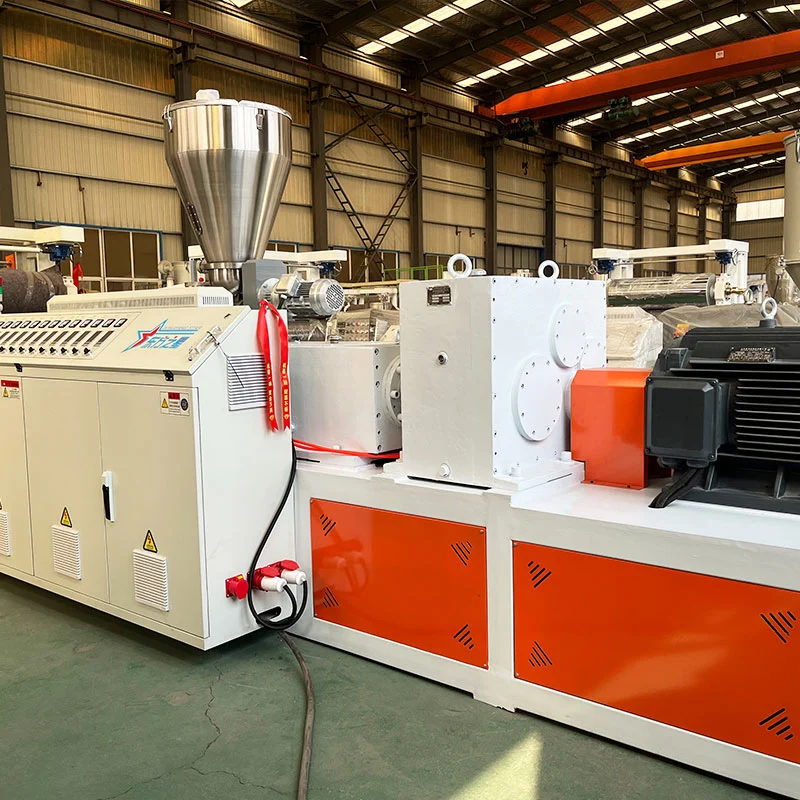

2. Двухшнековый экструдер Z80/156.
| Диаметр винта: | 80 мм (Чжоушань, Чжэцзян) |
| Соотношение длины винта к диаметру: | 24 ∶1 |
| Винтовая конструкция: | Новый высокопластифицирующий шнек, подходящий для порошковых и гранулированных материалов ПВХ. |
| Материал винта ствола: | 38CrMoAIA Азотирование |
| Глубина слоя нитрида: | 0,4-0,7 мм |
| Твердость винта: | ВН>740 |
| Твердость штампа: | ВН>940 |
| Скорость винта: | 15-40 об/мин |
| мощность двигателя: | 75 кВт (Шаньдун Тайлида Мотор) Секция обогрева, 4 зоны (алюминий + ветрозащита из нержавеющей стали) Цилиндрическое охлаждение 3 зоны ×250 Вт |
| Выход экструзии: | 300-400 кг/ч Коробка-редуктор Произведено в Цзянинь, провинция Цзянсу. Материал шестерни 20CrMnTi Науглероживание и закалка метод охлаждения Зубы охлаждаются водой через конденсатор. Режим передачи редуктора и двигателя. Соединения напрямую соединены. |
| Электрическая система управления: |
Контактор Контактор Сименс Интеллектуальный измеритель температуры Omron с контролем температуры преобразователь частоты Инвт преобразователь частоты |

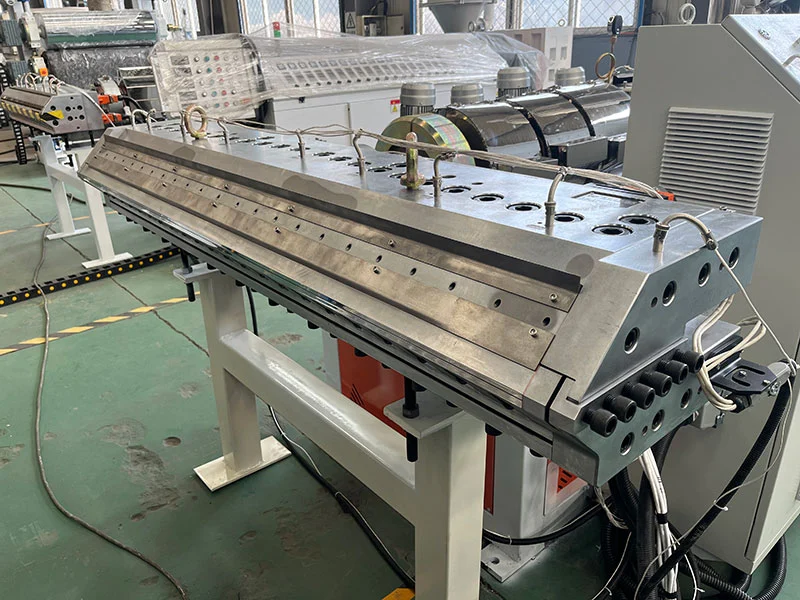

Эффективная ширина пресс-формы головки машины для вешалки для одежды
Мощность нагрева, секция контроля температуры
Высококачественная ковка стальной формы, твердое хромирование, полировка.
Толщина изделия 1-3 мм, ширина изделия 1550 мм 1700 мм.
Модель 15 кВт использует режим внутреннего обогрева с 5 зонами.
Головной канал потока выполнен в форме канала градиентного потока типа вешалки для одежды. Головка изготовлена из высококачественной легированной стали 5CrNIMo и отполирована после хромирования; верхняя кромка матрицы перемещается с помощью микрорегулировки.

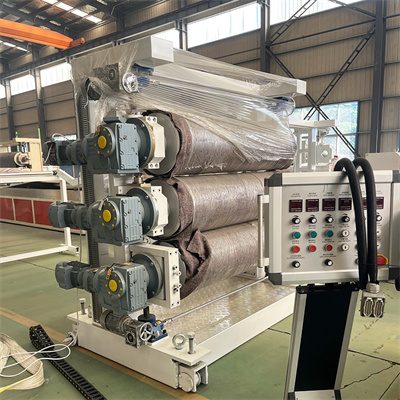

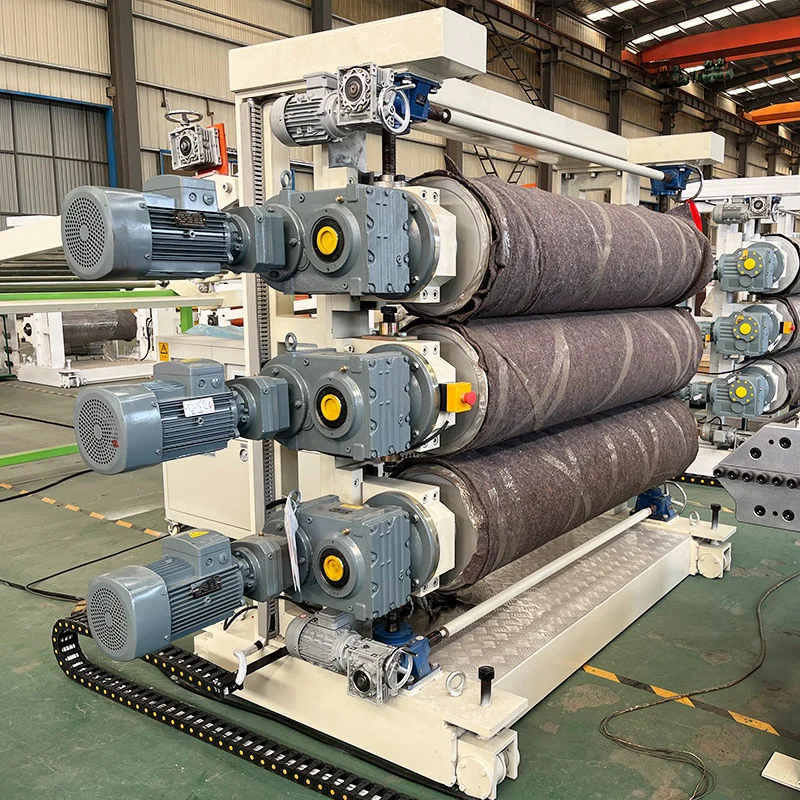

A. Конструкция легкого пресса: три вертикальных ролика (с защитным устройством для роликов).
б. Количество роликов; Три корня (производство Циндао)
в. Диаметр ролика: ∮400 мм
д. Длина рулона: 1800 мм.
е. Толщина стенки ролика: ≥22 мм.
F. Материал рулона: используется сталь 45#, закаленная для достижения твердости RC60-65.
G. Обработка поверхности рулона: Зеркальная отделка
H. Структура ролика: используется многослойная композитная система быстрой замены, обеспечивающая равномерную температуру ролика.
I. Среда постоянной температуры для роликов: деминерализованная вода.
J. Трехвалковая система управления: управление с преобразованием частоты может использоваться для достижения синхронного и независимого управления скоростью.
к. система привода: 1,5 кВт x 3 = 4,5 кВт. Обеспечьте плавную работу трех роликов.

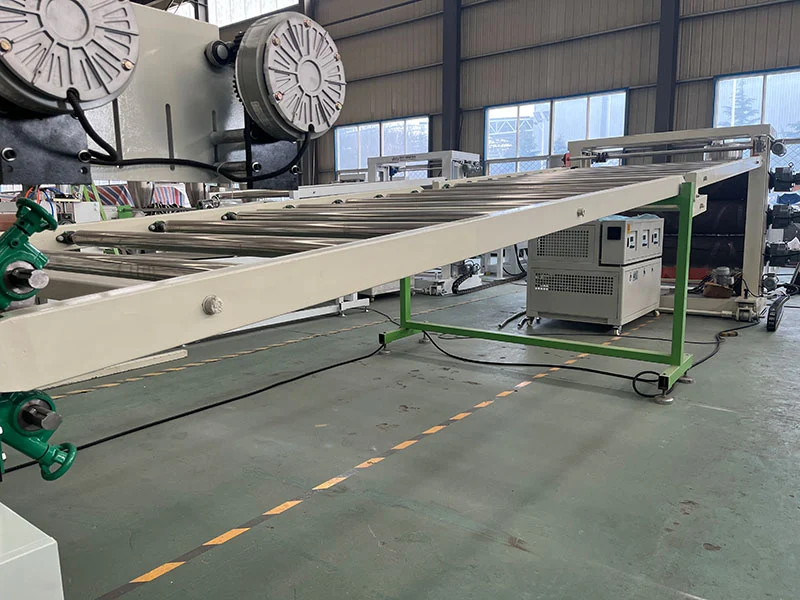

А. Длина охлаждающей стойки: шесть метров.
б. ролик: Изготовлен из нержавеющей стали.
в. Расстояние ролика в пределах первых двух метров: 400 мм.
D. Кронштейн имеет режущее устройство: 1 комплект, резак изготовлен из ножа из высококачественного сплава.
е. Подшипник: Регулируемый сердечный подшипник

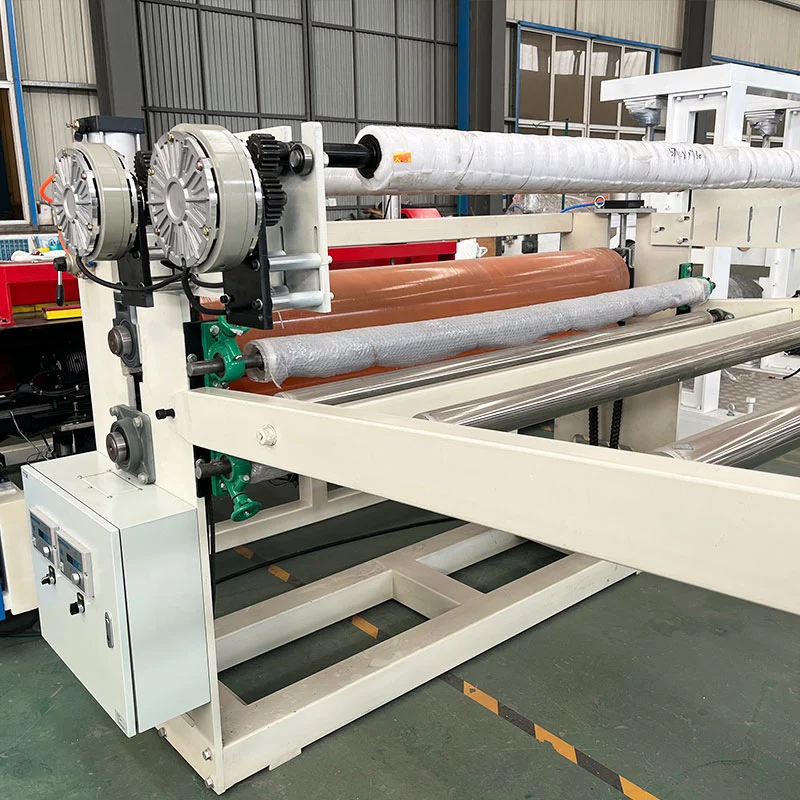

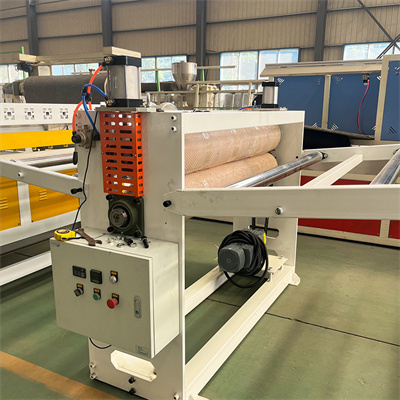

A. Тяговый резиновый ролик: 2 шт.
б. Диаметр тягового ролика: ∮220 мм.
в. Длина тягового ролика: 1800 мм.
D. Поверхность тягового резинового ролика: коррозионностойкая, термостойкая и износостойкая резиновая полировка.
е. Система привода: принята передача с зубчатым редуктором.
ф. контроль тяги: преобразование частоты Invt
G. Контроль скорости: оснащен трехвалковым каландром и системой контроля скорости тягового механизма, тяговая машина может быть независимой системой контроля скорости.
А. Ширина резки: 1550 мм.
б. мощность двигателя: 2,2 кВт
C. Дискреционное управление: с помощью двигателя
д. Метод измерения: южнокорейский энкодер Autonix.
е. Длина резки: регулируемая

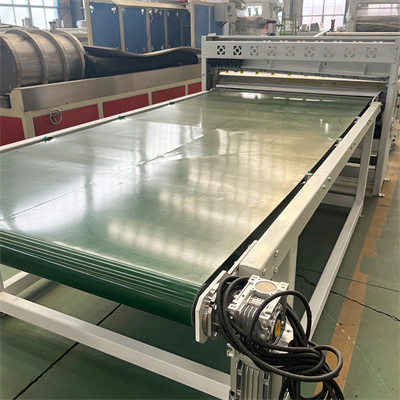

F. Метод приема материала: ленточный конвейер, ручная помощь.
J. Длина ленточного конвейера: три метра.
H. Мощность двигателя: 0,75 кВт

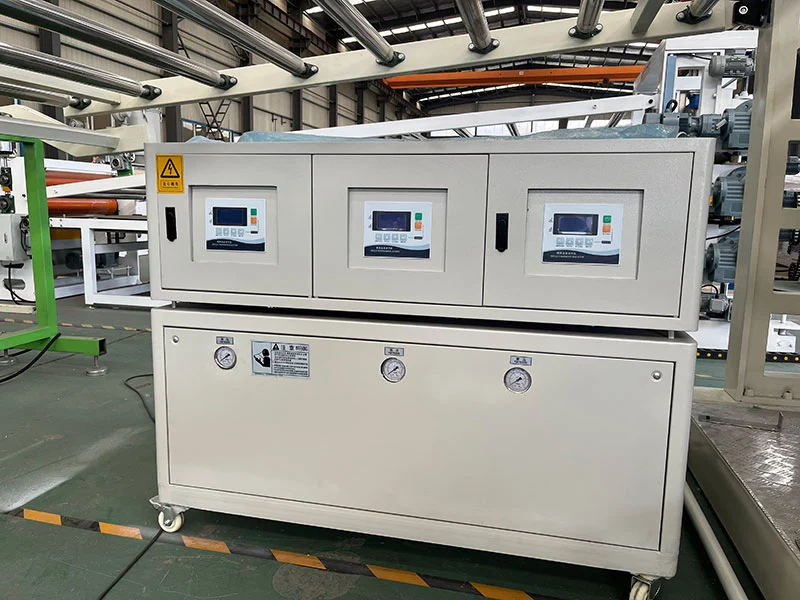

а. охлаждающая среда:масло
B. Циркуляционная труба и резервуар для воды:изготовлен из нержавеющей стали.
C. Охлаждающий клапан:с моторным приводом.
д. метод управления:Верхнее, среднее и нижнее независимое управление
е. регулятор температуры:ОМРОН
