Специальная конструкция шнека, оптимизированная глубина винтовой канавки и степень сжатия обеспечивают тщательную пластификацию и равномерное перемешивание сырья внутри цилиндра. Высокоточные термопары обеспечивают стабильную температуру во всех зонах, предотвращая такие дефекты, как пузыри, полосы и белая дымка на листе, вызванные локальным перегревом или низкими температурами.
В форме для листов ТПУ используется хромированная Т-образная головка с зеркальной полировкой. Конструкция канала потока симметричная и гладкая, без мертвых зон, что обеспечивает равномерное распределение расплава. Зазор кромки матрицы можно точно настроить (с точностью до 0,01 мм), что позволяет использовать листы толщиной от 0,1 до 5 мм. Экструдер для листов ТПУ оснащен трехвалковой системой охлаждения и формования. Поверхность валков зеркально отполирована, а температура охлаждающей воды контролируется системой постоянной температуры. Это позволяет быстро охладить и придать форму, обеспечивая при этом гладкую поверхность без царапин. Плоскостность и допуск толщины листа (в пределах ±0,03 мм) контролируются давлением между роликами.
| номер заказа | имя | количество |

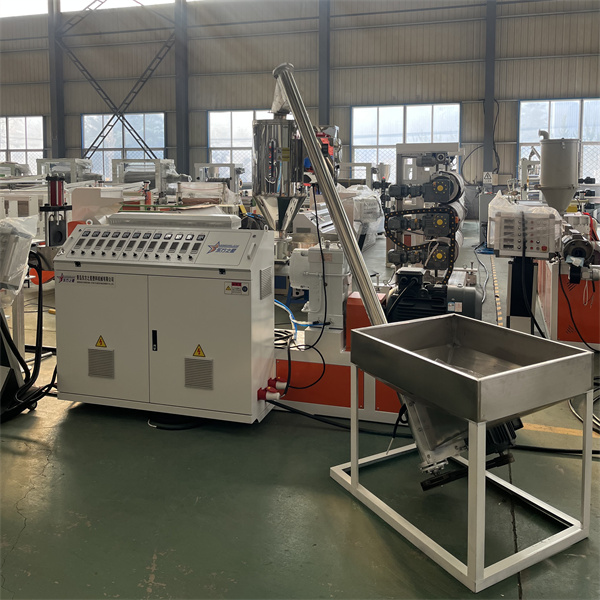

| 1 | Шнековый питатель из нержавеющей стали | 1 комплект |
| 2 | SJ 75-33/1 одношнековый | 1 комплект |
| 3 | Форма для легких панелей MJ-400 | 1 комплект |
| 4 | Каландр трехвалковый BF-500X∮320 | 1 комплект |
| 5 | Кронштейн охлаждения BF-1500-6 метров | 1 комплект |
| 6 | БФ-500*∮220 резиновая роликовая тяга | 1 комплект |
| 7 | Фрикционная обмотка БФ-500 | 1 комплект |
| 8 | Машина постоянной температуры с водяным валиком «три в одном» | 1 комплект |
| 9 | Шкаф электрического управления экструзионной производственной линии ДК-18 | 1 комплект |
| 1 0 | Технические данные случайного оборудования | 1 копия |
| Диаметр винта: | 75 мм (Чжоушань, Чжэцзян) |
| Соотношение длины винта к диаметру: | 3 0∶ 1 |
| Винтовая конструкция: | новый шнек с высокой пластичностью, подходящий для порошковых и гранулированных материалов. |
| Материал цилиндрического винта: | Азотирование 38C rMoAIA |
| Глубина слоя нитрида: | 0,4-0,7 мм |
| Твердость винта: | ВВ>740 |
| Твердость цилиндра: | ВН>940 |
| Скорость винта: | 1 5-7 0 об/мин |
| Мощность двигателя: | 45 кВт (двигатель марки Шаньдун) Отопительная секция 5 х 6 кВт (алюминиевое литье + колпак из нержавеющей стали) Цилиндрическое охлаждение 6 зон x 180 Вт |
| Выход экструзии: | 150 кг/ч Редуктор Красноторцевой редуктор Y-3 15 (производство Чанчжоу, провинция Цзянсу) Монтаж в виде ременной передачи или прямого соединения валов. Материал шестерни 20CrMnTi, цементированный и закаленный. |
Материал пресс-формы: ковка и отпуск высококачественной стали, твердое хромирование, полировка.
Пластинчатая головка с вешалкой для одежды толщиной 0,5-2 мм и шириной 400 мм.
Эффективная ширина формы составляет 400 мм на комплект.

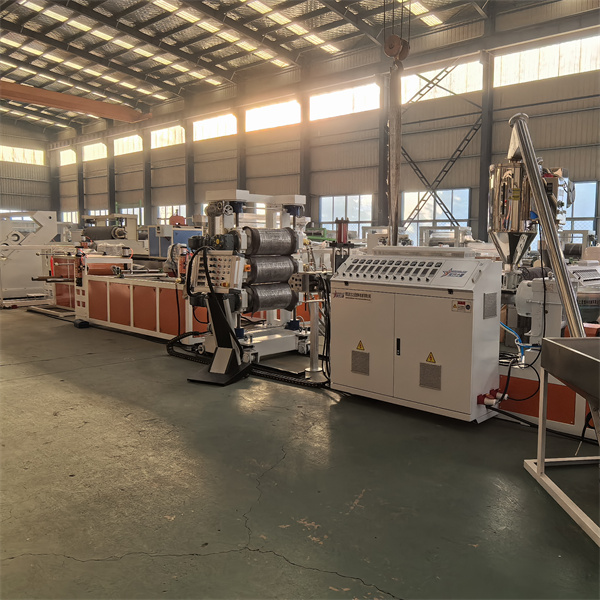

Линия экструзии листов ТПУ, трехвалковая каландровая машина: 1
A. Конструкция каландровой машины: три вертикальных валка (с защитным устройством для роликов).
б. Количество роликов; три (производство Циндао)
C. Диаметр барабана: 320 мм.
д. длина ролика: 600 мм
е. Толщина стенки валика: ≥2 1 мм
F. Материал рулона: используется сталь 45 #, проводится закалка, твердость может достигать RC60-65.
G. Обработка поверхности ролика: зеркальная обработка
H. Конструкция барабана: используется многослойная композитная система быстрой замены, обеспечивающая равномерную и постоянную температуру барабана.
I. Среда постоянной температуры валика: умягченная вода.
Дж. Трехвалковая система управления: управление с преобразованием частоты применяется для реализации синхронного и независимого управления скоростью.
K. Система передачи: 1,5 кВтx3 = 4,5 кВт. обеспечить плавную работу трех роликов.

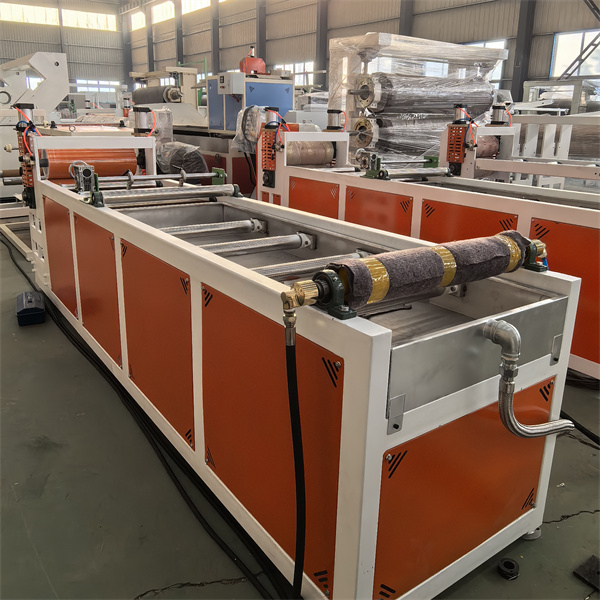

A. Длина охлаждающей стойки: 6 метров.
B. Ролик: полностью изготовлен из нержавеющей стали.
в. Расстояние между рулонами в пределах первых двух метров: 400 мм.
D. Кронштейн оснащен режущим устройством: 1 комплект, а режущий нож изготовлен из высококачественного сплава.
е. Подшипник: Регулируемый подшипник
| характеристики | Ф220×600мм |
| качество материала | Нитриловый валик |
| передача инфекции | коробка уменьшения |
| власть | 2,2 кВт |
| контроль | Управление преобразованием частоты Вэй Чуана |

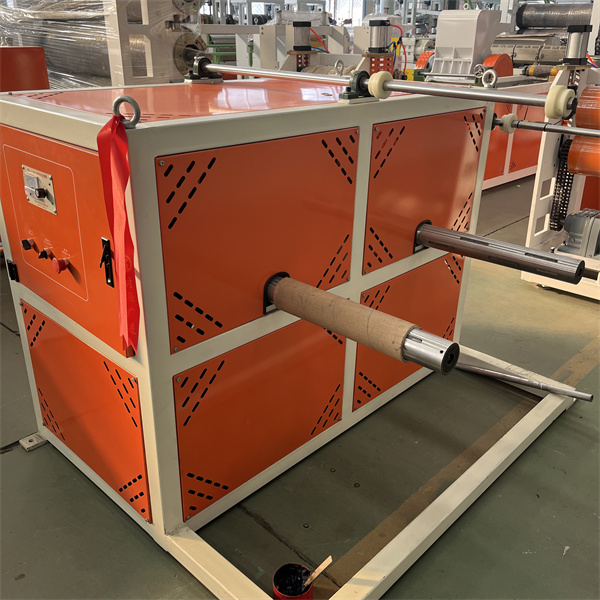

| Шаг вперед | пневматический |
| Тип Двойная станция | флип-тип |
| Диаметр перемотки | 500 мм |
| Технические характеристики | Бумажная трубка диаметром 3 дюйма. |
