Полиамид (ПА, нейлон) и полиоксиметилен (ПОМ, ацеталь) представляют собой технические термопласты, которые создают уникальные проблемы при экструзии листов. В отличие от таких товарных смол, как ПС или ПП, эти материалы требуют более жесткого контроля процесса, специальной конструкции шнеков и тщательной постэкструзионной обработки. В этом руководстве основное внимание уделяется практическим вопросам производства и приводятся справочные параметры для стабильной и высококачественной печати листов.
ПА (Полиамид)
Полукристаллический конструкционный пластик с превосходной механической прочностью, износостойкостью и химической стабильностью.
Чувствителен к влаге: PA поглощает влагу из атмосферы (до 0,5% за 24 часа для некоторых сортов), которая гидролизуется при температуре плавления, вызывая дефекты поверхности и снижение молекулярной массы -5.
Диапазон температур обработки: обычно 230–280°C в зависимости от марки.
ПОМ (полиоксиметилен/ацеталь)
Высокая жесткость, низкое трение, превосходная стабильность размеров и выдающаяся усталостная прочность — часто используются в качестве замены металла в автомобильной и промышленной технике -5.
Риск термической деградации: ПОМ имеет узкое окно обработки; Температура плавления обычно не должна превышать 205–225°C для марок гомополимеров.
Влагопоглощение ниже, чем у PA, но для ответственных применений все же рекомендуется предварительная сушка.
Особенности конструкции винтов
Винт – это сердце линии. Для экструзии ПОМ рекомендуется трехсекционная геометрия шнека со следующими общими параметрами:
| Параметр | Общая рекомендация |
|---|---|
| Общая длина (Д/Д) | 20–30 Д |
| Длина секции подачи | 8–9 Д |
| Длина секции сжатия | 3–5 Д |
| Длина измерительной секции | 9–12 Д |
| Глубина полета кормовой секции (hₑ) | 7–8 мм (для винтов Ø 45–60 мм) |
| Глубина полета секции дозирования (hₐ) | 2,5–4 мм |
Ключевые моменты:
Для экструзии ПОМ настоятельно рекомендуется использовать вентилируемый (двухступенчатый) шнек. Зона декомпрессии позволяет влаге и летучим веществам выходить через вакуумное отверстие, уменьшая дефекты поверхности и во многих случаях устраняя необходимость в отдельной предварительной сушке -4-10.
Материал винта должен быть 38CrMoAl с азотированной обработкой (HRC 55–60, глубина азотирования ≥0,6 мм) для износостойкости -2.
Типичные характеристики лабораторного/производственного экструдера -2
| Компонент | Диапазон технических характеристик |
|---|---|
| Диаметр винта | от 20 мм (лаборатория) до 90 мм+ (производство) |
| Соотношение L/D | 28:1–30:1 |
| Скорость винта | 0–285 об/мин (регулирование частоты) |
| Зоны нагрева бочки | 3–5 зон |
| Зоны нагрева матрицы | 2–3 зоны |
| Система охлаждения | Многоступенчатое вентиляторное или водяное охлаждение. |
| Система управления | ПЛК с цветным сенсорным экраном, мониторинг температуры/давления |
Настройки температуры для листа POM -3-4
| Зона | Температурный диапазон (°C) |
|---|---|
| Твердая зона транспортировки (подача) | 170–175 |
| Зона плавления | 175–180 |
| Зона транспортировки расплава | 180–185 |
| Адаптер/переход | 175–180 |
| умереть | 175–185 |
| Температура плавления (заданная) | 180–205 (сополимер), 205–225 (гомополимер) |
Примечание. Для марок гомополимеров ПОМ (например, Делрин®) температура плавления не должна превышать 225 °C во избежание разложения. Для более толстых листов поддерживайте температуру плавления ниже 180 °C, чтобы предотвратить появление внутренних пустот -3.
Настройки температуры для листа PA (нейлона)
| Зона | Приблизительный диапазон (°C) |
|---|---|
| Зона подачи | 220–240 |
| Зона сжатия | 240–260 |
| Зона измерения | 250–280 |
| умереть | 250–270 |
Температура каландра -3
Для листов ПОМ температура трехвалковой стопки обычно варьируется от 130°C до 170°C, в зависимости от толщины листа. Верхний валок обычно устанавливают немного выше среднего, при этом нижний валок является самым крутым. Для полиамида температура валков должна быть выше, чтобы предотвратить преждевременное затвердевание.
Пример изготовления листа POM -3
Машина: 90 мм Ø, экструдер 30D.
Размеры листа: 770 мм × 1,6 мм.
Скорость шнека: 25 об/мин.
Скорость взлета: 0,63 м/мин.
Производительность: ~68 кг/ч
Пример производства пластины из ПОМ (толстый лист) -3
Изделие: стержень диаметром 60 мм (аналогичные принципы применимы и к толстому листу).
Скорость шнека: 42 об/мин.
Скорость съема: 20 мм/мин (на полость)
Производительность: ~17 кг/ч
Скорость запуска и нормальной работы -4
Начальная скорость шнека во время прогрева: 3–4 об/мин.
Нормальная рабочая скорость: 10–12 об/мин (регулируется в зависимости от требований к производительности и давления штампа)
Управление влажностью
ПА должен быть предварительно высушен (обычно 3–4 часа при температуре 80–100°C), чтобы предотвратить гидролитическое разложение. ПОМ выигрывает от сушки (3 часа при 100–110 °C) или может быть использована конструкция экструдера с вентиляцией для устранения влаги в линии -3-5.
Для ПОМ конструкция вентилируемого шнека исключает необходимость отдельной предварительной сушки, что значительно упрощает производство. Этот подход описан в патенте 2012 года: влага испаряется во время пластикации и извлекается через вакуумный порт, что снижает потребление энергии и стоимость оборудования -4-10.
Дизайн штампа
Матрицы с Т-образными пазами и регулируемыми кромками входят в стандартную комплектацию. Для POM корпус матрицы должен поддерживаться при одинаковой температуре (например, 185 °C по всей головке), чтобы обеспечить постоянный поток -3.
Для многослойных барьерных листов, включающих ПА, доступны линии совместной экструзии с 5–9 слоями, производительностью 500–800 кг/ч и шириной листов 800–1200 мм -6-8.
Контроль давления
Поддержание постоянного давления на входе в матрицу имеет решающее значение для однородности толщины. Для прецизионных применений рекомендуется использовать насос расплава между экструдером и матрицей.
Листы как ПА, так и ПОМ испытывают внутренние напряжения из-за неравномерного охлаждения. Для деталей высокой точности необходим отжиг (термическая обработка) -3-4.
График отжига ПОМ (рекомендуемый) -4-10
| Этап | Температура (°С) | Продолжительность / Примечания |
|---|---|---|
| 1 | 40 | Разгон, 20 мин. |
| 2 | 70 | Разгон, 20 мин. |
| 3 | 70 | Держи, 180 мин. |
| 4 | 100 | Разгон, 20 мин. |
| 5 | 100 | Держи, 180 мин. |
| 6 | 135 | Разгон, 20 мин. |
| 7 | 135 | Удержание: толщина (мм) × 2 × 60 мин. |
| 8 | 100 | Охлаждение, 20 мин. |
| 9 | 100 | Держи, 180 мин. |
| 10 | 70 | Охлаждение, 20 мин. |
| 11 | 70 | Держи, 180 мин. |
| 12–13 | 40 | Окончательное охлаждение и задержка |
Общее правило отжига ПОМ -3
Температура: 140–145°С (более высокие температуры неэффективны, более низкие не снимают стресс)
Продолжительность: 10 минут на 1 мм толщины стены.
| Проблема | Вероятная причина | Решение |
|---|---|---|
| Поверхностные серебристые полосы/пузырьки | Влага в расплаве | Тщательно высушите ПА; проверьте работу вентилируемого винта на предмет POM |
| Пожелтение / обесцвечивание | Перегрев (ПОМ) | Уменьшите температуру ствола/матрицы; проверить температуру плавления |
| Изменение толщины | Колебания давления | Установить насос расплава; проверить стабильность скорости вращения винта |
| Следы от рулона / прилипание | Температура рулона слишком высокая/низкая | Отрегулируйте температурный градиент трех валков |
| Плохая стабильность размеров | Внутренние напряжения | Отжиг листа по рекомендованному графику |
| Наращивание/деградация матрицы | Чрезмерное время пребывания | Уменьшите скорость шнека; очистка перед выключением |
Лаборатория / Пилотная линия -2
Винт: Φ20 мм, 28:1 L/D
Выход: зависит от материала
Скорость: 0–285 об/мин.
Скорость ролика: 0–15 об/мин (каландр), 0–20 об/мин (взлет).
Мощность: 380 В, 50 Гц, 3-фазная.
Вес: ~175 кг

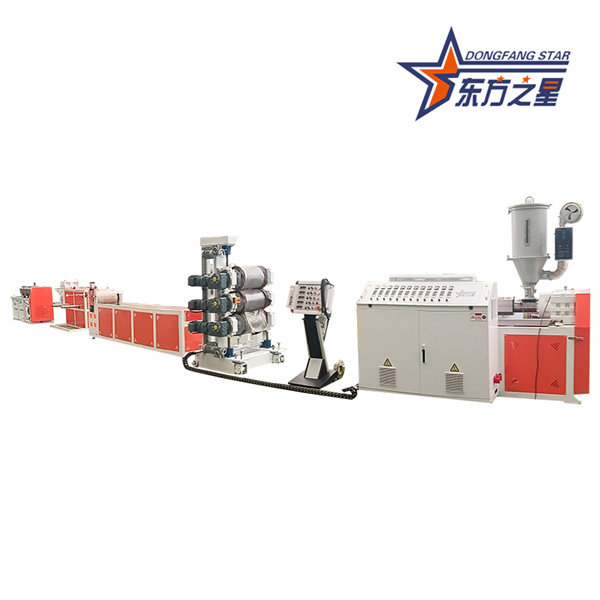

Производственная линия (многослойная) -8
Модели экструдеров: 120/75/50/60/75 (7-слойная конфигурация)
Ширина продукта: 800–1200 мм.
Диапазон толщины: 0,05–0,5 мм.
Производительность: 500–800 кг/ч.
Линия изготовления толстых листов ПОМ -9
Возможность производства листов толщиной до 25–70 мм.
Подходит для толстых пластин из ПОМ, используемых в качестве заменителей металлов в машиностроении.
Экструзия листов PA и POM требует более глубокого понимания поведения материала, чем стандартные товарные смолы. Ключевые факторы успеха включают в себя:
Правильный выбор винтов — вентилируемые конструкции для управления влажностью.
Точный контроль температуры — особенно важен для ПОМ, чтобы избежать разложения.
Постэкструзионный отжиг — необходим для снятия напряжений и обеспечения точности размеров.
Стабильность давления расплава — достигается за счет насосов расплава и постоянной подачи.
Благодаря тщательному контролю параметров и правильной конфигурации оборудования линии экструзии листов из ПА и ПОМ могут надежно производить высококачественные инженерные листы для автомобильного, промышленного и прецизионного применения.
-
